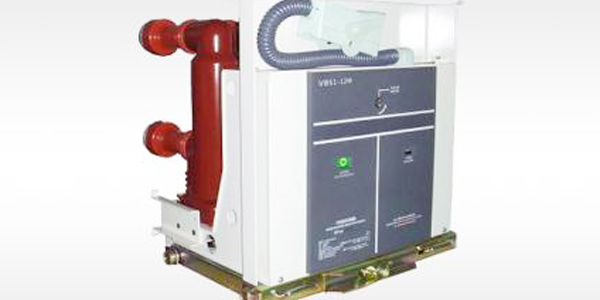

真空斷路器是三相交流50Hz，額定電壓為12kV的戶內開關設備。配裝我公司自行研發的永磁操動機構，供工礦企業、發電廠及變電站作為電氣設施的控制盒保護劑之用。該產品具有極高的可靠性和長壽命等特點，特別適用于頻繁操作、多次開斷短路電流等條件惡劣的場所。
|
序號 |
項目 |
單位 |
參數 |
||||
|
1 |
額定電壓 |
kV |
12 |
||||
|
2 |
額定絕緣水平 |
1min額定短時工頻耐受電壓 |
42 |
||||
|
3 |
額定雷電沖擊耐受電壓 |
75 |
|||||
|
4 |
額定頻率 |
Hz |
50 |
||||
|
5 |
額定電流 |
A |
630 1250 |
630 1250 |
630 1250 1600 2000 2500 3150 4000 |
1250 1600 2000 2500 3150 4000 |
|
|
6 |
額定短路開斷電流 |
kA |
20 |
25 |
31.5 |
40 |
|
|
7 |
額定短時耐受電流 |
20 |
25 |
31.5 |
40 |
||
|
8 |
額定峰值耐受電流 |
50 |
63 |
80 |
100 |
||
|
9 |
額定短路關合電流（峰值） |
50 |
63 |
80 |
100 |
||
|
10 |
額定電容器組關合涌流 |
12.5（頻率不大于1000Hz） |
|||||
|
11 |
額定單個/背對背電容器組開斷電流 |
A |
630/400（40kA為800/400） |
||||
|
12 |
額定短時耐受電流持續時間 |
S |
4 |
||||
|
13 |
二次回路工頻耐受電壓（1min） |
V |
2000 |
||||
|
14 |
額定操作電壓 |
AC110/220 DC110/220 |
|||||
|
15 |
分閘時間（額定電壓） |
ms |
20～50 |
||||
|
16 |
合閘時間（額定電壓） |
35～70 |
|||||
|
17 |
動、靜觸頭允許磨損累計厚度 |
mm |
3 |
||||
|
18 |
儲能時間 |
S |
≤15 |
||||
|
19 |
觸頭開距 |
mm |
9±1 (11±1 ≥2000A) |
||||
|
20 |
接觸行程 |
3～4 |
|||||
|
21 |
合閘觸頭彈跳時間 |
ms |
≤2 (≤4 40kA) |
||||
|
22 |
三相分、合閘不同期性 |
≤2 |
|||||
|
23 |
平均分閘速度 |
m/s |
0.9～1.3 |
||||
|
24 |
平均合閘速度 |
0.4～0.8 |
|||||
|
25 |
分閘觸頭反彈幅值 |
mm |
≤3 |
||||
|
26 |
主導電回路電阻 |
μΩ |
≤40（630A） ≤35（1250A） ≤30（1600～2000A） ≤25（＞2500A） |
||||
|
27 |
合閘觸頭接觸壓力 |
N |
2000±200（20kA） 2400±200（25kA） 3100±200（31.5kA） 4750±250（40kA） |
||||
|
28 |
操作順序 |
|
分-0.3s-合分-180s-合分 O--0.3s--CO--180s--CO |
||||
|
29 |
機械壽命 |
次 |
30000 |
||||
|
30 |
額定短路電流開斷次數 |
次 |
40 (40kA 30次) |
||||
